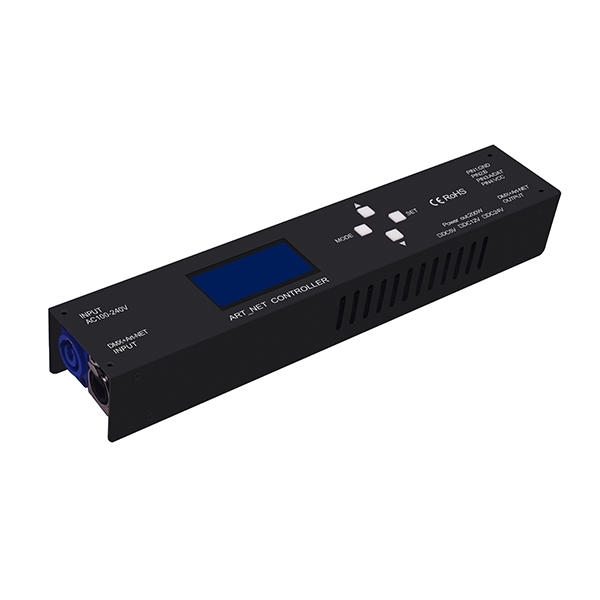

CL-104PS artnet控制器
1. 输入电压: 110-220v

2. 支持artnet和 DMX同时进入

3. 4个域 680个像素点

4. 支持录制效果,自带32种内置效果

5. 支持控制IC: CL05,CL16,WS2811,sk6812 , dmx, UCS8903, ucs1903

6.支持软件:MAD_SHOW,MADMAPPER,MADRIX,RESOLUME,MA2

7.RDM功能,sACN协议

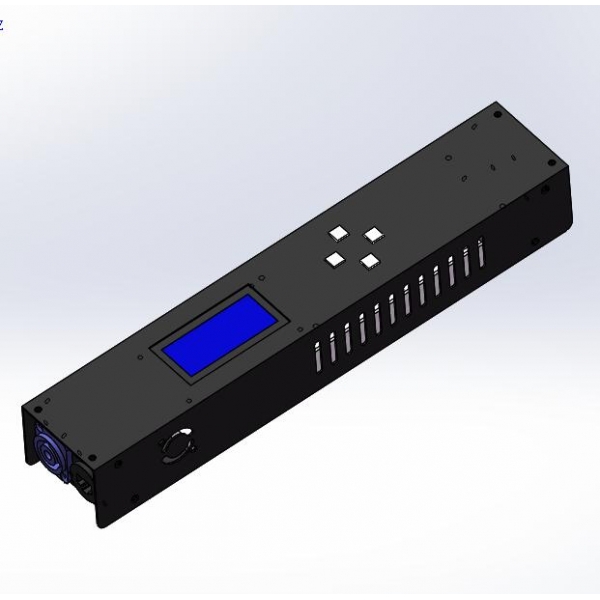

8.产品尺寸:320*60*49MM(长*宽*高)

产品详情



工作电压: 110-220V                                            输出电压: 5-24V
输出功率: 200W                                                  输出端口: 1PCS
控制模式: ART-NET/DMX/sACN                        工作模式: ARTNET/SD卡
端口带载点数: 1*680                                          级联台数: 254
产品尺寸(L*W*H): 320*62*50MM                       产品重量: 1.2KG




Artnet连接控制器

卡侬头线连接控制器输出端与灯具输入端即可


多台级联使用

网线连接级联端口与下一台控制器输入端口即可


DMX连接控制器
通过信号转换板连接控台与控制器


DMX 通道

通道             名称                     数值                        说明
1                   模式选择             000-247                  调用内部31个效果(每8个地址一个效果,
                                                                                及0-7为SD卡效果1)
                                                 248-255                  切换到ART_NET模式
2                   速度                     000-255                  0为速度最慢,255为速度最快,SD卡模式有效

3                   亮度                     000-255                  0为亮度灭,255为亮度最亮,SD卡模式有效

4                   R- 遮罩                000-255                  000为原效果,255表示减去效果中所有红色

5                   G-遮罩                 000-255                  000为原效果,255表示减去效果中所有绿色

6                   B-遮罩                  000-255                  000为原效果,255表示减去效果中所有蓝色

7                   无效                     000-007
                     常亮                     008-015                   常亮白色,可通过遮罩选择颜色(亮度,遮罩通道有效)

                     频闪                     016-255                   数值越大,频闪越快(速度,亮度,遮罩通道有效)

8                   无效                     000-200
                     录制                     201-255                   在通道4.5.6数值为255时,录制有效,将ART_NET效果
                                                                                  录制到通道1指定的文件中
