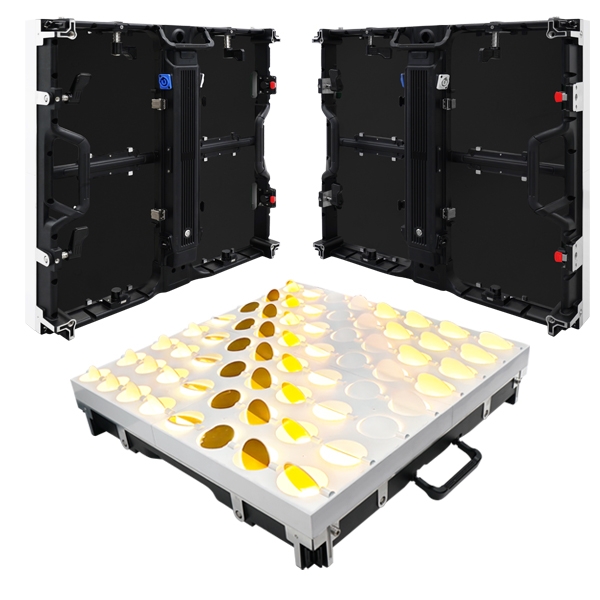

工作电压(AC):A110-220V 功率:200W
灯珠:5050RGB 级联台数:254PCS
控制模式:Artnet 箱体重量:9.25KG

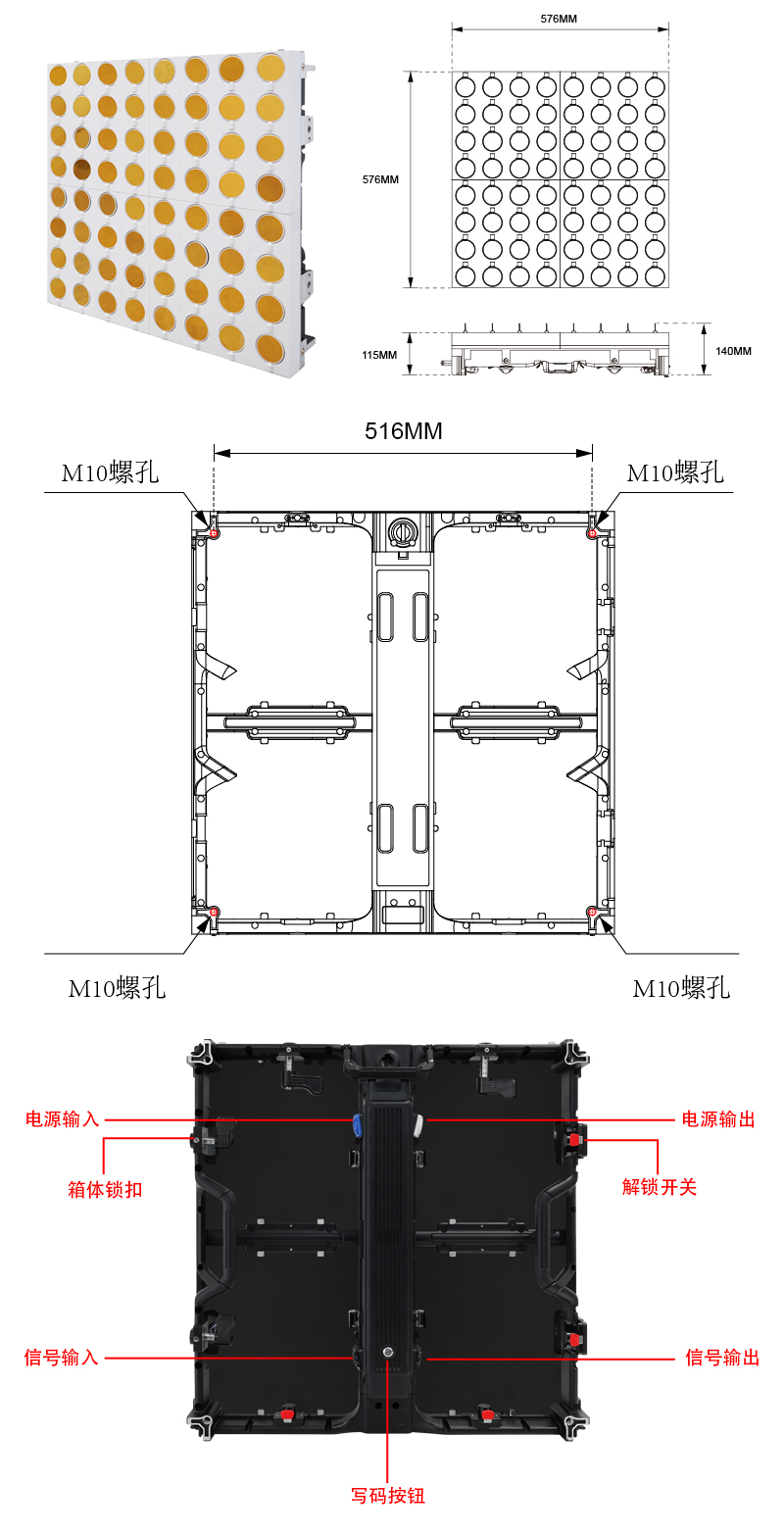

通道顺序:RGB+MOVE 箱体尺寸:576*576*115mm
像素点:24PCS 产品材料:PC+铝

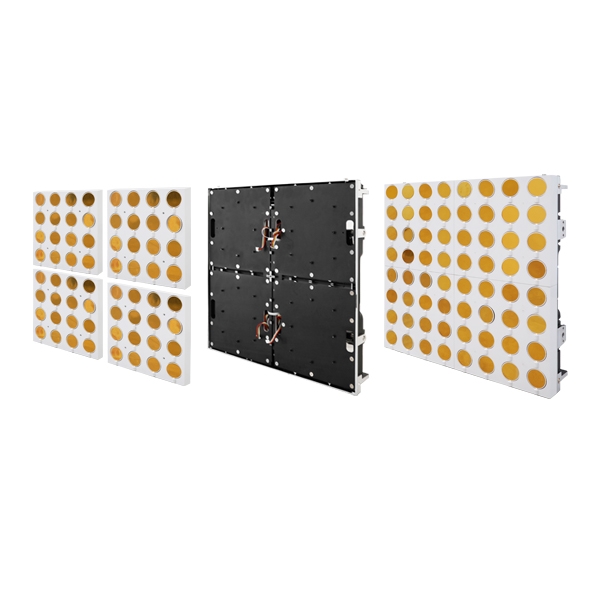

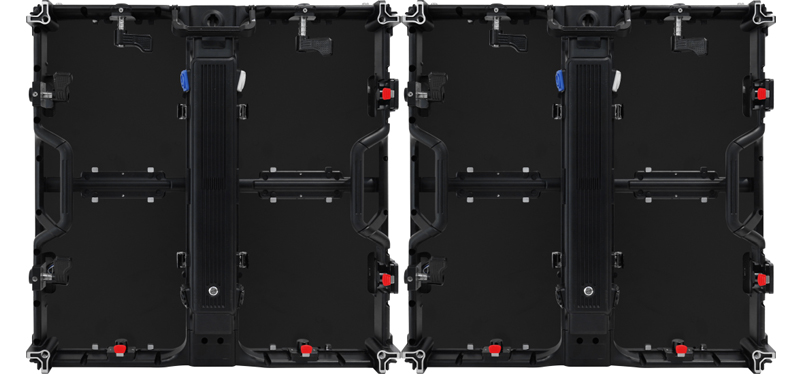

箱体拼接安装

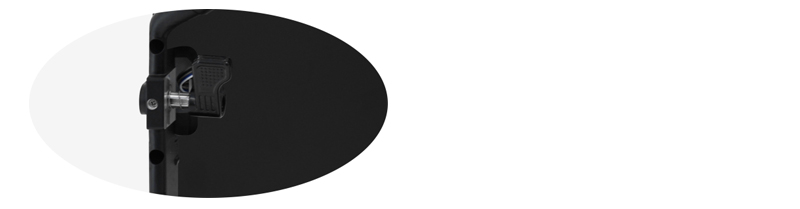

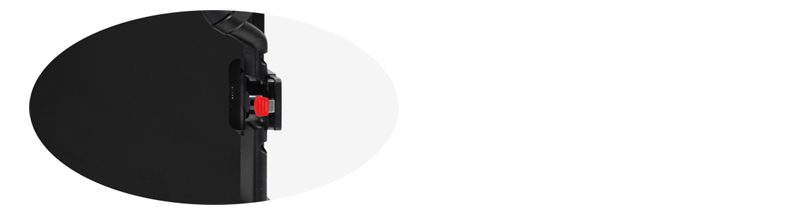

按压红色解锁开关，锁扣打开；
螺丝固定箱体
箱体拼接安装
对齐箱体后，根据锁扣提示方向，按压锁扣进入箱体并转动锁扣方向固定；
按压红色解锁开关，锁扣打开；
螺丝固定箱体

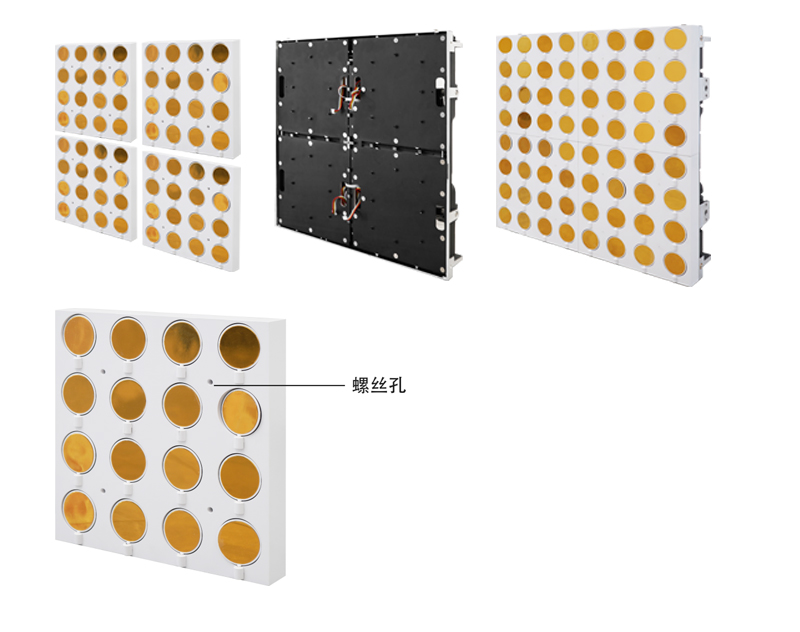

金鳞矩阵动作模组背面靠近箱体,正面可安装螺丝固定动作模组；

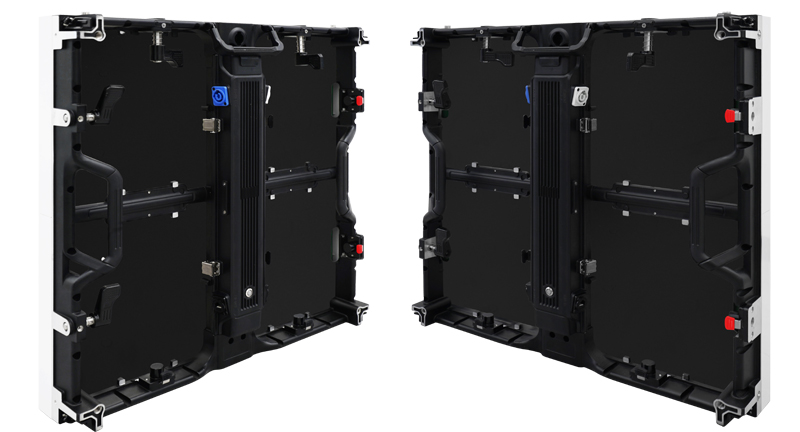

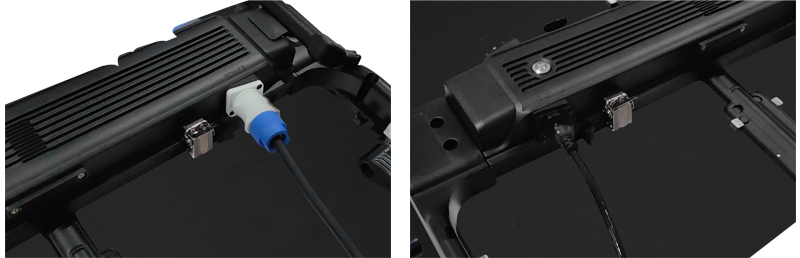

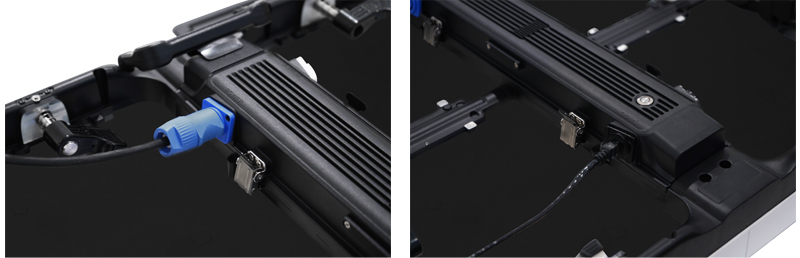

金鳞矩阵箱体接线
金鳞矩阵箱体接线
电源线级联：上一台箱体的输出端连接下一台输入端完成电源级联（电源线最多可级联12个箱体）
信号线级联：上一台箱体的信号输出端连接下一台信号输入端完成信号级联；

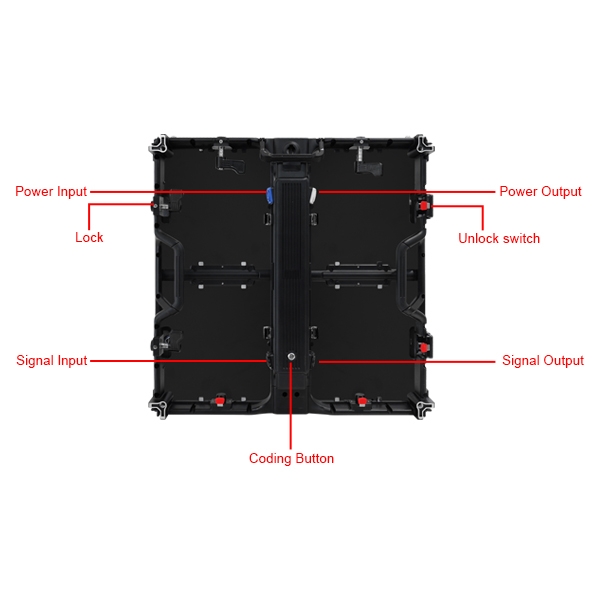

注意：箱体左侧为信号输入端口，右侧为信号输出端口，不可接错；

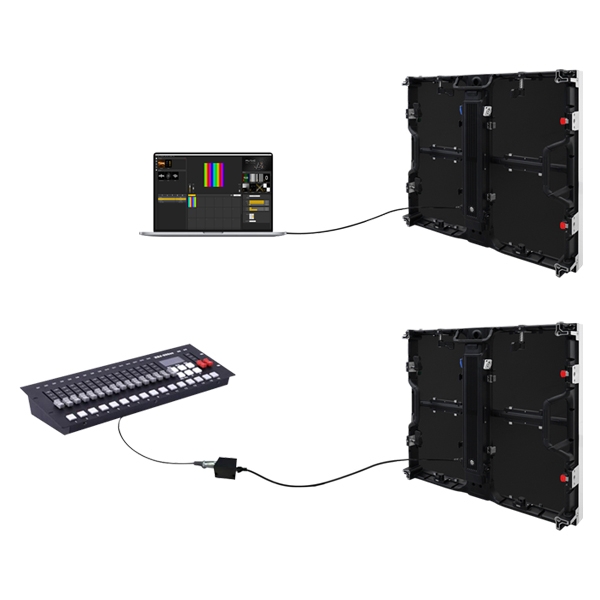

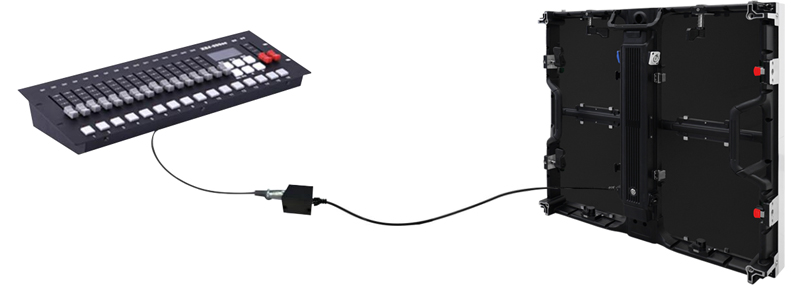

连接金鳞矩阵

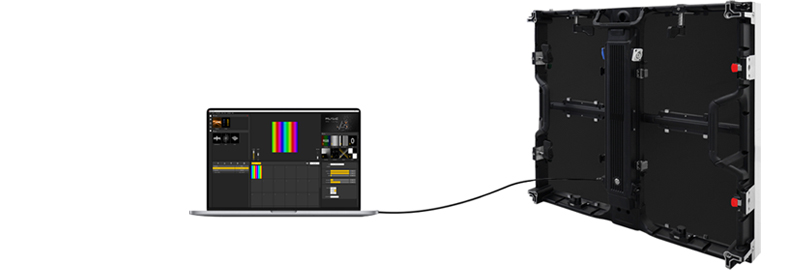

ART-NET模式控制金鳞矩阵
通道控制表
连接金鳞矩阵
ART-NET模式控制金鳞矩阵
内置控制器，网线连接箱体信号输入端口即可；
注意：若需要连接交换机，请使用非POE百兆交换机
通道控制表
通道 功能 功能描述
通道1 R 表示效果中的红色，000为原效果，255表示显示效果中所有红色
通道2 G 表示效果中的绿色，000为原效果，255表示显示效果中所有绿色
通道3 B 表示效果中的蓝色，000为原效果，255表示显示效果中所有蓝色
通道4 控制角度和速度 控制角度：0-255值平均分配360°旋转角度；
通道1 R 表示效果中的红色，000为原效果，255表示显示效果中所有红色
通道2 G 表示效果中的绿色，000为原效果，255表示显示效果中所有绿色
通道3 B 表示效果中的蓝色，000为原效果，255表示显示效果中所有蓝色
通道4 控制角度和速度 控制角度：0-255值平均分配360°旋转角度；
控制速度：速度跟随0-255值的变化速率而变化；
