LED控制器

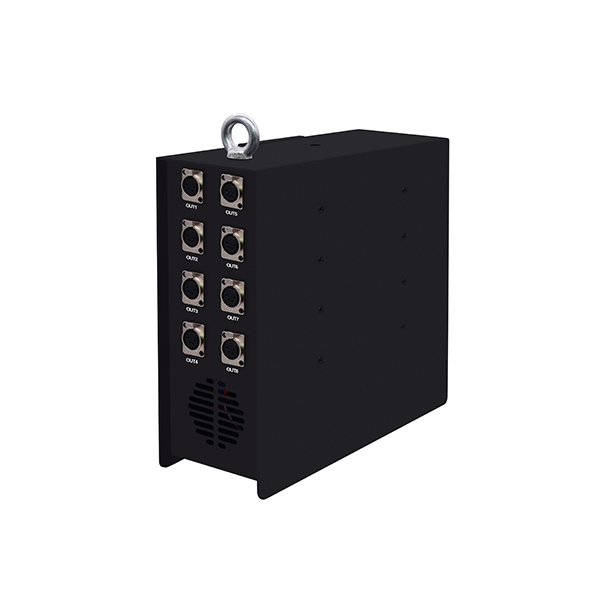

CL-804PS ARTNET控制器
CL-804PS

1.输入电压:110~220V

2.工作电压:24V

3.像素点:8*680 个

4.最大功率:1400W

5.控制系统:Art-net,sACN,RDM,DMX

6.控制IC的类型:WS2811/SK6812/UCS1903/UCS8903/UCS9812/ DMX512

7.支持RDM远程管理

8.支持DMX&ARTNET信号

9.产品尺寸:340*120*310(长*宽*高)

产品详情



       工作电压: AC110/AC220V                          输出电压: DC5-24V
       功率: 1400W                                               输出端口: 8PCS
       控制模式: ART-NET/DMX/sACN                工作模式: ARTNET/SD Card
       端口带载像素点: 8*680                               级联台数: 254
       产品尺寸(L*W*H): 340*310*120MM           产品重量: 6KG






Artnet连接控制器
卡侬头线连接控制器输出端与灯具输入端即可


多台级联使用
网线连接级联端口与下一台控制器输入端口即可


DMX连接控制器
通过信号转换板连接控台与控制器


DMX 通道
通道             名称                     数值                        说明
1                   模式选择             000-247                  调用内部31个效果(每8个地址一个效果,
                                                                                及0-7为SD卡效果1)
                                                 248-255                  切换到ART_NET模式
2                   速度                     000-255                  0为速度最慢,255为速度最快,SD卡模式有效

3                   亮度                     000-255                  0为亮度灭,255为亮度最亮,SD卡模式有效

4                   R- 遮罩                000-255                  000为原效果,255表示减去效果中所有红色

5                   G-遮罩                 000-255                  000为原效果,255表示减去效果中所有绿色

6                   B-遮罩                  000-255                  000为原效果,255表示减去效果中所有蓝色

7                   无效                     000-007
                     常亮                     008-015                   常亮白色,可通过遮罩选择颜色(亮度,遮罩通道有效)

                     频闪                     016-255                   数值越大,频闪越快(速度,亮度,遮罩通道有效)

8                   无效                     000-200
                     录制                     201-255                   在通道4.5.6数值为255时,录制有效,将ART_NET效果
                                                                                  录制到通道1指定的文件中
