LED控制器
CL-C200F 防雨控制器

输入电压: AC110—220V
输出电压:DC24V

单端口输出,最多可输出680个像素点;

三种控制模式,ARTNET模式和DMX模式和sACN模式;

支持效果录制,可录制31个效果,脱机使用;

内置电源,灯具直接对接控制器;

IP65防尘防水,适用户外复杂环境;

产品详情



工作电压: AC110~220V                            输出电压: 24V
输出功率: 200W                                        级联台数: 254pcs
控制模式: ART-NET/DMX                         工作模式: ARTNET/S Card
端口带载点数: 1*680                                 产品尺寸: 170*90*50mm
产品重量: 0.8KG                                       防水等级: IP65

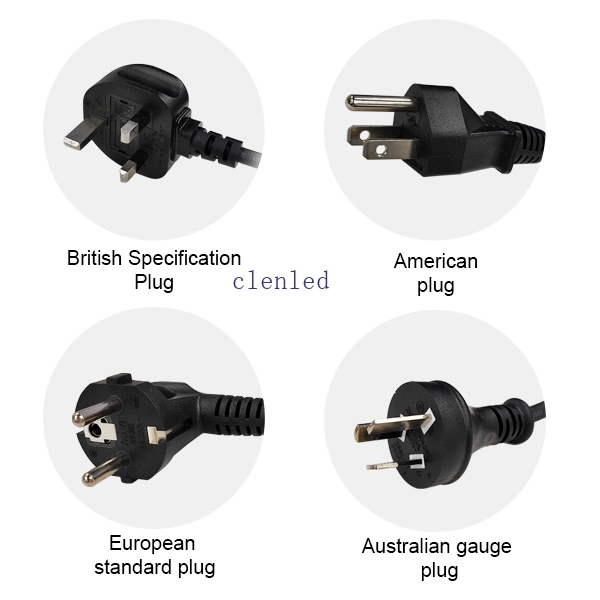

可更换中规、英规、美规、欧规、澳规插头


控制器连接灯具
网线连接电脑与控制器信号输入端口,对插电源接口
控制器输出端口连接灯具输入端口


控台连接控制器
通过信号转换板连接控台与控制器


多台级联使用

网线连接级联端口与下一台控制器信号输入端口即可


按钮操作说明:

模式切换        长按按钮3S-8S(按钮闪烁红色后松开,完成模式切换,当前有Art-Net和SD卡两种模式

SD卡模式       SD卡模式下,点击按钮切换控制器内置效果

升级模式        按住按钮后上电,按钮灯点亮后松开按钮(按钮红色闪烁,绿色信号灯常亮)绿色信号灯闪烁时,
                       开始升级,闪烁停止升级完成;


恢复出厂        长按按钮10S(按钮红色灯和绿色信号灯都熄灭后松开按钮完成恢复出厂设置)

ARTNET模式:上电后,按钮红色信号灯熄灭,绿色信号灯常亮,当识别到Art-Net信号时绿色信号灯闪烁;



SD卡模式:上电后,绿色信号灯常亮,按钮红色常亮,当识别到DMX信号时绿色信号灯闪烁;SD卡模式下,
点击按钮切换内置效果;

DMX通道

通道             名称                    数值                 说明
1                  模式选择              000-247        调用内部31个效果(每8个地址一个效果,及0-7为SD卡效果1)
                                                2
48-255          切换到ART_NET模式
2                  速度                     000-255          0为速度最慢,255为速度最快,SD卡模式有效
3                  亮度                     000-255          0为亮度灭,255为亮度最亮,SD卡模式有效
4                  R-遮罩                 000-255          减去效果中的红色,000为原效果,255表示减去效果中所有红色
5                  G-遮罩                 000-255          减去效果中的绿色,000为原效果,255表示减去效果中所有绿色
6                  B-遮罩                000-255          减去效果中的蓝色,000为原效果,255表示减去效果中所有蓝色
7                  无效                000-007
                    常亮                    008-015         常亮白色,可通过遮罩选择颜色(亮度,遮罩通道有效)
                     频闪                    016-255            数值越大,频闪越快(速度,亮度,遮罩通道有效)
8                   无效                 000-200
                     录制                 201-255            在通道4.5.6数值为255时,录制有效,将ART_NET效果录制到通道1指定的文件中
