云鳞屏
LED云鳞屏
DC24V低压供电,DMX信号输入;
上电后自动校准(复位);
60度浮动角度任意控制,速度随推杆速度变化;
DMX信号控制,可串联多个使用;
CW&WW云鳞片控制器每端口最多带载128片;
RGB云鳞片控制器每端口最多带载128片;
箱体安装,简单便捷,面积覆盖效果更佳;

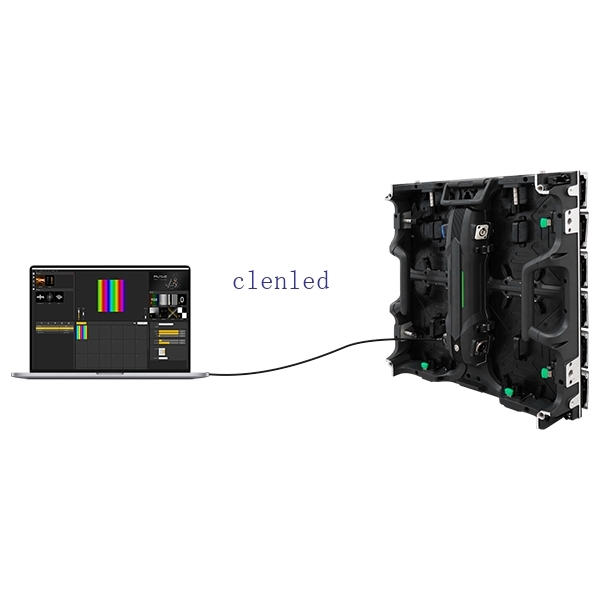

可搭配ARTNET软件(MAD-SHOW、MADRIX)使用,支持脱机使用;
支持程序远程升级;
产品详情



    工作电压(AC):A110-220V                              最大功率:180W

    LED 灯珠:3030RGB                                       级联台数:254PCS

    控制模式:Artnet                                              产品重量:10KG

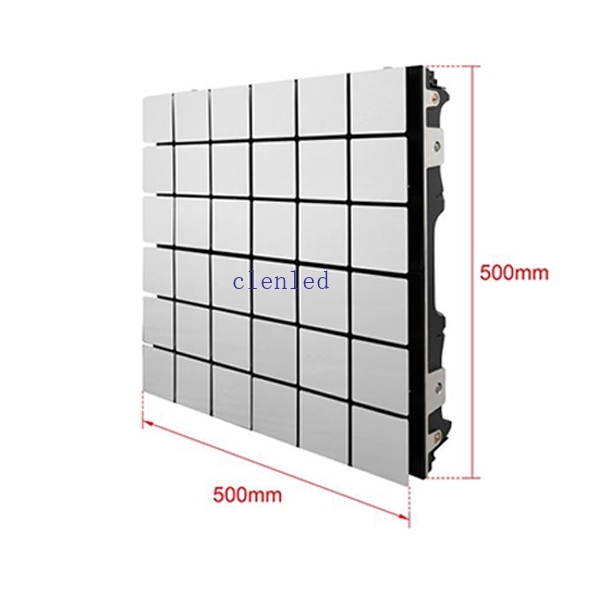

    通道顺序 :RGBW                                           产品尺寸:500*500*110mm

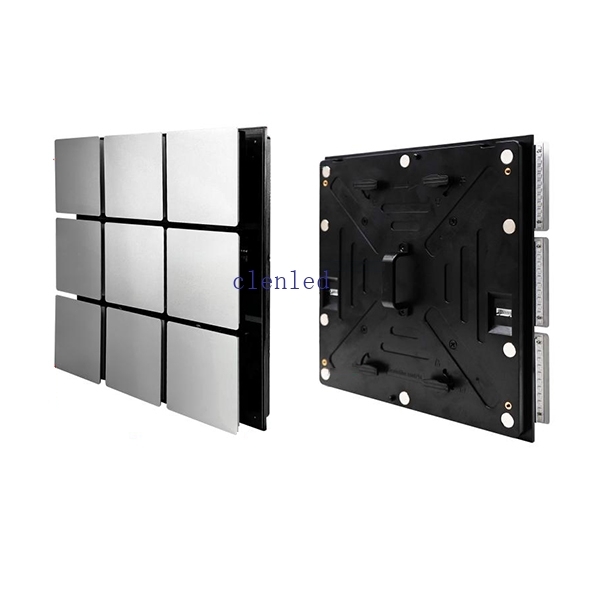

云鳞片箱体安装

动作模组磁吸+锁扣双重固定箱体
连接箱体信号输出端口与动作模组信号输入端口;



云鳞片动作模组背面靠近箱体磁吸固定;


按照箱体图标提示,转动云鳞片动作模组背面锁扣,完成固定安装;

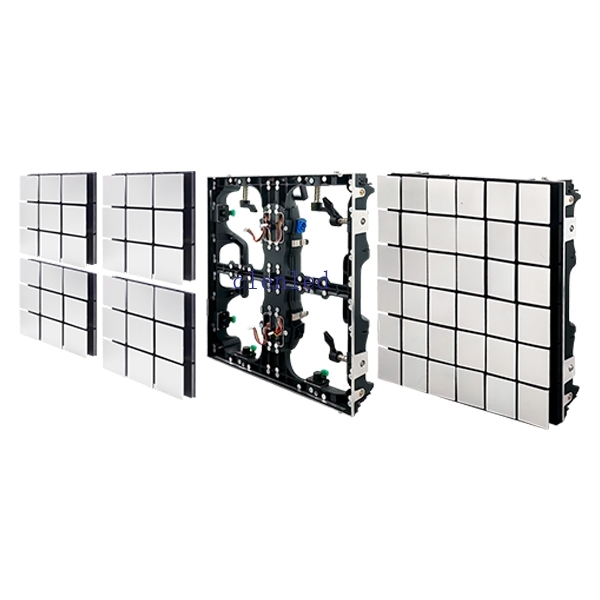

拆卸模组背面螺丝,分离动作模组,并旋转模组90°;

箱体拼接


对齐箱体后,根据锁扣提示方向,按压锁扣进入箱体并转动锁扣方向固定;


按压绿色解锁开关,锁扣打开;

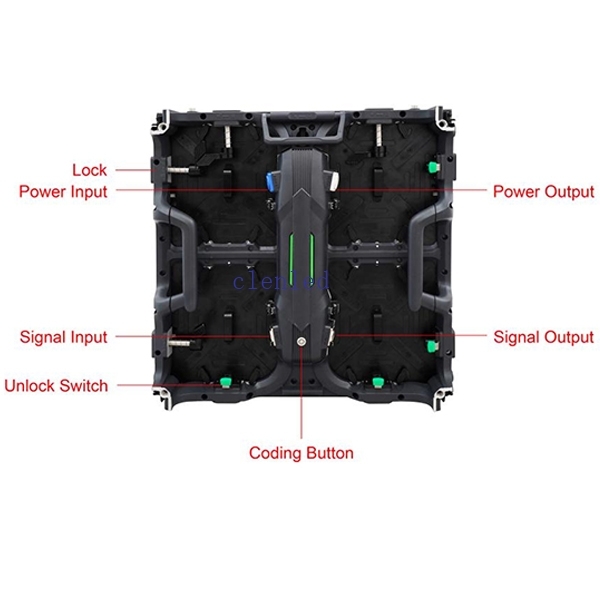

云鳞片箱体接线



电源线级联:上一台箱体的输出端连接下一台输入端完成电源级联
(电源线最多可级联12个箱体)


信号线级联:上一台箱体的信号输出端连接下一台信号输入端完成信号级联;


注意:箱体左侧为信号输入端口,右侧为信号输出端口,不可接错;

按钮功能

单击 :检测该箱体功能是否正常
双击:单个箱体完成写码
长按3秒:按钮由红色变为绿色,松开按钮所有箱体完成写码
长按10秒:恢复出厂设置

航空箱包装

通道控制表

通道                    功能                       功能说明

通道1                   R                           表示效果中的红色,000为原效果,255表示显示效果中所有红色
通道2                    G
表示效果中的绿色,000为原效果,255表示显示效果中所有绿色

通道3                    B                           表示效果中的蓝色,000为原效果,255表示显示效果中所有蓝色

通道4      控制角度和速度                  控制角度:0-255值平均分配60°旋转角度;
                                                           控制速度:速度跟随0-255值的变化速率而变化;
