DC24V低压供电，DMX信号输入；
上电后自动校准（复位）；

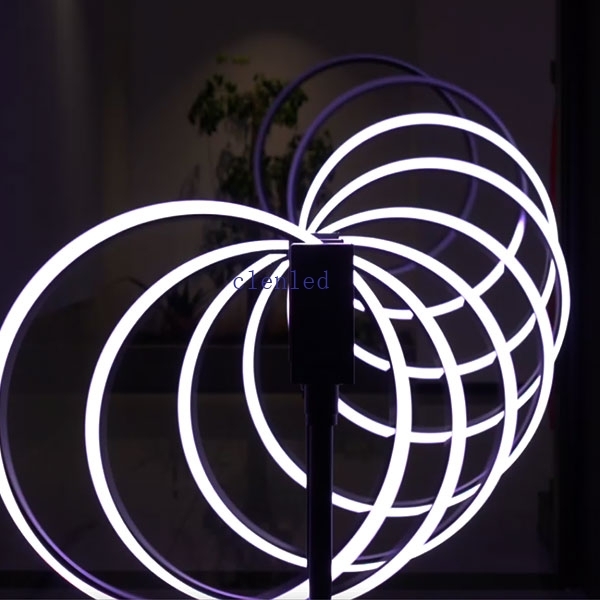

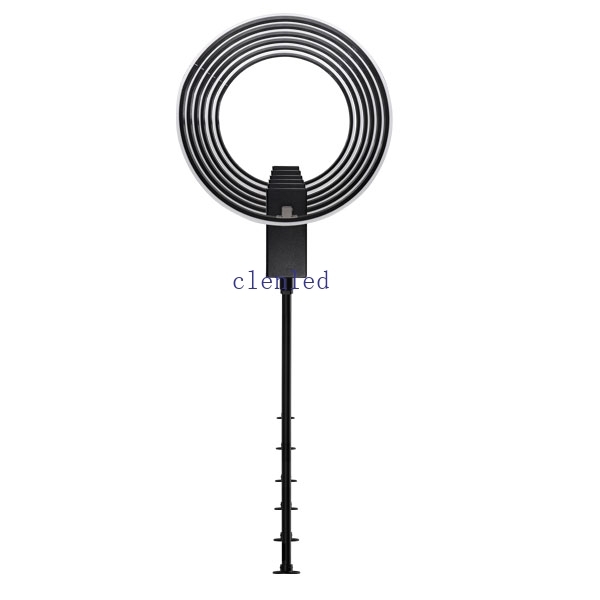

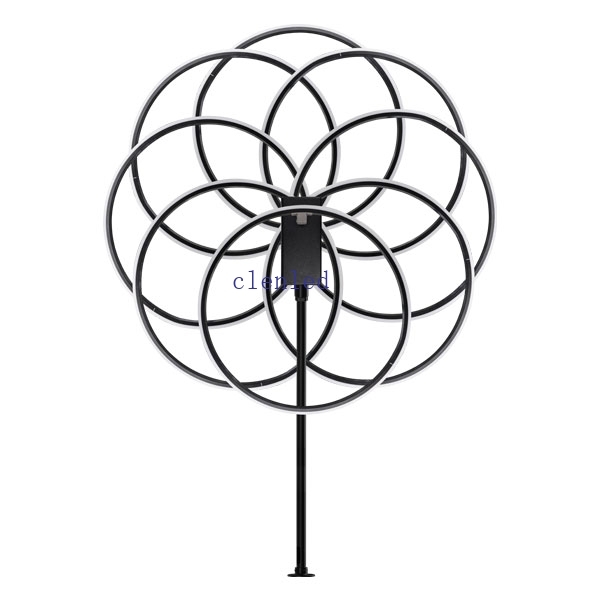

360度旋转，角度可调，速度可控；
可实现静音运作，无噪音跑动；
体型小巧，安装简便；
可串联多台使用；
可搭配ARTNET软件（MAD-SHOW、MADRIX）及DMX控台使用；
支持程序远程升级；

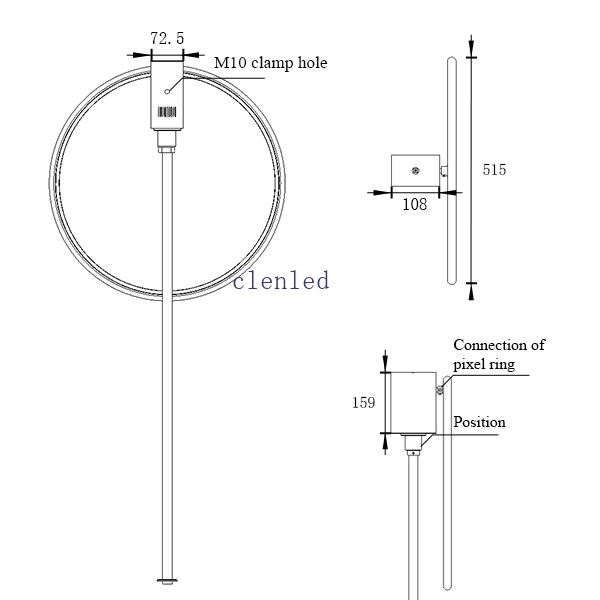

工作电压: DC24V 像素环直径: 515MM
功率: 26W 产品重量: 3KG
像素环灯数: 96PCS 级联台数：6PCS
像素环像素点: 24PCS 通道顺序：RGB
机头尺寸: 160*110*72MM 控制模式：DMX512
DC24V低压供电，DMX信号输入；
上电后自动校准（复位）；
360度旋转，角度可调，速度可控；
可实现静音运作，无噪音跑动；
体型小巧，安装简便；
可串联多台使用；
可搭配ARTNET软件（MAD-SHOW、MADRIX）及DMX控台使用；
支持程序远程升级；
① 对插像素环和机头，并用螺丝固定像素环；
② 输入端连接延长线；
③安装立柱与方位调节器
控制器连接旋转像素环
网线连接电脑与控制器信号输入端口

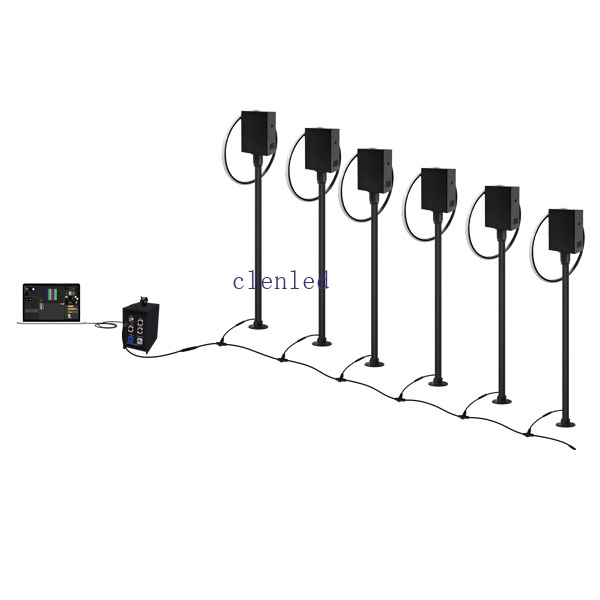

多台旋转彩云管级联
T型线串联，控制器每端口可级联6台500mm旋转像素环
DMX拨盘编码对应数值
拨盘编码值 数值解析 动作起始通道 灯光起始通道 通道范围
0 程序升级 — — —
A 1 7 1-78
B 79 85 79-156
C 157 163 157-234
D 235 241 235-312
E 313 319 313-390
F 391 397 391-468
DMX 通道
通道 功能 功能说明
通道1 角度模式 控制旋转的角度：值0-255对应0-360°（通道3值0-15时有效）
通道2 速度 调整角度变化的速度 （通道3值0-15时有效）
通道3 模式选择 值0-15角度模式，通道1、通道2有效；值16-31为无极旋转模式；
值32-255为内置效果模式，每16个值一个效果；无极旋转模式
（通道3值16-31时）情况下使用，
通道4 正反转+速度 值0-126逆时针转动，值127-128保持当下角度，值129-255顺时针转动；
最快1S一圈，最慢5S一圈；
通道5 灯光频闪 值0-15接收软件数据，外部软件控制；值16-31全白；值32-255频闪，
数值越大频闪频率越快；
通道6 复位 值0-254无效，值255复位一次，等待通道释放，最高优先级
